ИРИС-М — хемосорбционные фильтры
Серия промышленного оборудования на основе ионообменных волокнистых материалов для очистки воздуха от неприятных запахов и вредных химических соединений любых концентраций.
Позволяет добиваться эффективности газоочистки до 99% на протяжении всего срока службы.

Область применения

Данное оборудование может быть применено в любой индустрии, где в технологическом процессе происходит выделения вредных химических веществ.

Примеры применения данного оборудования по отраслевому признаку:

ОбластьОбъектРешаемая проблема
Сельское хозяйствоСвиноводческие фермы, птицефабрики, хозяйства, занимающиеся разведением крупного рогатого скотаЗапахи внутри помещений и выбросы в окружающую среду
Машиностроение и металоообработкаЭлектрохимические и гальванические производстваМашиностроение и металоообработка
Сварочные производстваПары рабочей зоны и выбросы в атмосферуСварочные производства
Химическая промышленностьХимические и химико-металлургические предприятияБезопасность рабочей зоны и окружающей среды

Примеры применения данного оборудования по наиболее распространенным удаляемым веществам:

Вещества кислой природыВещества основной природыПрочие вещества
- неорганические кислоты: HCl (соляная), HF (плавиковая), H2SO4 (серная), HNO3 (азотная) H3PO4 (фосфорная) и прочие; - оксиды кислой природы: SO2 (диоксид серы), NO2 (диоксид азота), SO3, CrO3 и прочие; - органические кислоты: HCOOH (муравьиная), CH3COOH (уксусная) и прочие; - цианистый водород (HCN); - Cl2 (хлор), Br2 (бром);- щелочи: NaOH (гидроксид натрия, «едкий натр»), KOH (гидроксид калия, «едкий калий») и т.д; - NH3 (аммиак); - амины: (три-) (ди-) (моно-) метиламины, (три-) (ди-) (моно-) этиламины и прочие;H2S (сероводород) CH2O (формальдегид) ДМФА (диметилформамид)

Принцип работы и устройство

Очистка воздуха и газов в фильтрах ИРИС-М происходит в результате химических реакций между молекулами газов и аэрозолей с функциональными группами ионообменных волокнистых материалов.
Волокнистый ионообменный материал в виде полотна конструктивно размещен в фильтрующих кассетах.
Фильтрующие кассеты формируются в блок кассет, имеющий входные и выходные фланцы для соединения с воздуховодом.
Блок кассет соединен с баком для регенерирующего раствора.
Все детали фильтра выполнены из стойких к агрессивным средам полимерных материалов (полипропилена или ПНД).

Работа фильтра ИРИС-М состоит из следующих фаз:


1. Приготовление регенерирующего раствора.
2. Рабочий режим (фильтрация воздушно-газовой смеси).
3. Регенерация ионообменного материала.
4. Слив отработанного и нейтрализованного регенерирующего раствора.

В первой фазе в баке готовится регенерирующий раствор, который затем используется для увлажнения и регенерации фильтрующего материала блока кассет материалом.
Во второй фазе происходит очистка воздушно-газового потока от токсичных компонентов при его прохождении через блок кассет с фильтрующим материалом.
В третьей фазе проводится регенерация и увлажнение фильтрующего материала с помощью насоса, подающего регенерирующий раствор на блок кассет.
В четвертой фазе происходит слив отработанного и нейтрализованного регенерирующего раствора в дренаж.

Согласно техническому заданию заказчика, установка может быть полностью или частично автоматизирована

Преимущества

  1. Высокая эффективность очистки (95-99%) на протяжении всего срока службы фильтра за счет высокой кинетики хемосорбционных процессов и конструкции, исключающей попадание неочищенного воздуха в чистую область даже при сильном загрязнении кассет.
  2. Низкие эксплуатационные затраты благодаря регенерации фильтроэлементов и возможности полной автоматизации системы.
  3. Малые габаритные размеры.
  4. Эффективная очистка при значительных колебаниях (или залповых выбросах) удаляемых веществ.
  5. Все детали выполнены из химически стойких полимеров – максимальный срок службы установки.

Типоразмерный ряд

Ниже представлены стандартные исполнения фильтра ИРИС-М.
Для малых расходов воздуха или небольших производств (лабораторий, локальных технологических участков) предусмотрены установки с уменьшенными кассетами. В их наименовании двухзначное число начинается с цифры «1».
Для средних и больших расходов предусмотрены кассеты большого размера. Маркировка установок с подобными кассетами начинается с цифры «2».
Возможные опции: встроенный механический фильтр, каплеуловитель, корпус из нержавеющей стали, взрывобезопасное, искробезопасное и пожаробезопасное исполнение, индивидуальное решение по размерам заказчика.

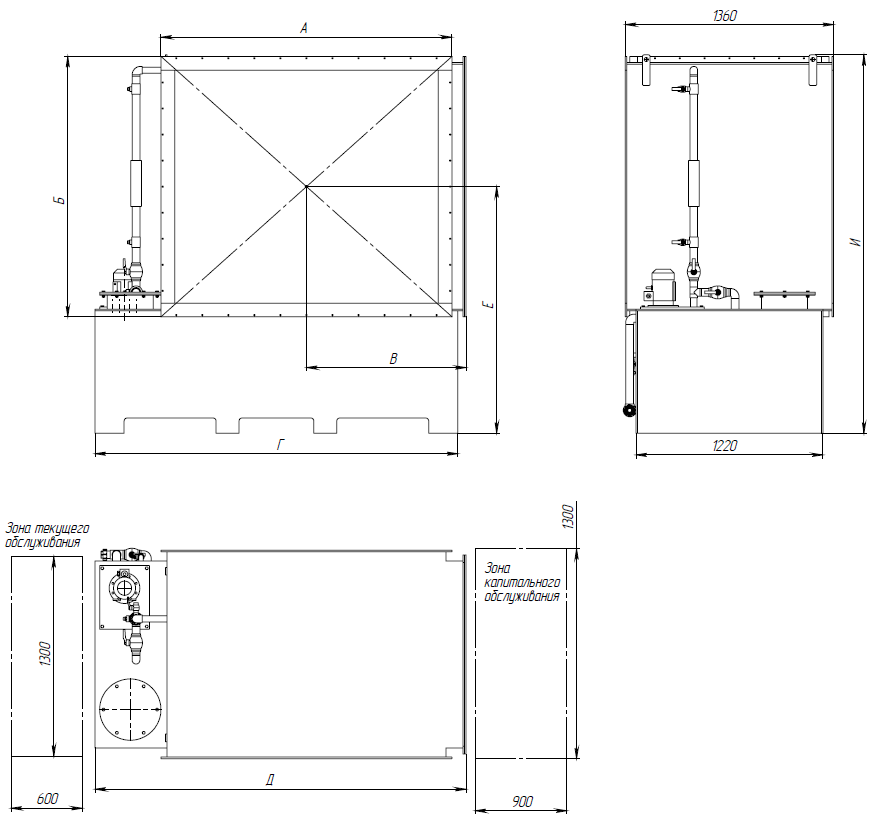

Малый типоразмерный ряд

Показатель / ТипоразмерИРИС-М.101ИРИС-М.102ИРИС-М.103ИРИС-М.104
Производительность*, м3/ч35070010001400
Количество кассет, шт1234
Присоединяемый воздуховод, АхБ, мм300х600600х600900х6001200х600
Размер В, мм284434584734
Размер Г, мм67097012701570
Размер Д, мм720102013201620
Аэродинамическое сопротивление, Па250250250250
Масса установки без раствора, кг, не более48607285
* Производительность приведена в качестве справочного параметра только для первичного ознакомления. Данный параметр рассчитывается в каждом случае индивидуально.

Большой типоразмерный ряд

Показатель / ТипоразмерИРИС-М.201ИРИС-М.202ИРИС-М.203ИРИС-М.206ИРИС-М.210ИРИС-М.212
Производительность*, м3/ч150030005000100001500020000
Количество кассет, шт12361012
Присоединяемый воздуховод, АхБ, мм300х800600х800900х800900х16001500х16001800х1600
Размер В, мм2904405905908901040
Размер Г, мм77011701470147020702370
Размер Д, мм92012201520152021202420
Размер Е, мм123512351235161016101610
Размер И, мм172017201720247024702470
Аэродинамическое сопротивление, Па300300300300350350
Масса установки без раствора, кг, не более110140170230310350
* Производительность приведена в качестве справочного параметра только для первичного ознакомления. Данный параметр рассчитывается в каждом случае индивидуально.
Указанные параметры могут быть изменены производителем исходя из конкретной задачи. Точные размеры будут указаны в индивидуальном коммерческом предложении. Для получения коммерческого предложения оставьте заявку или напишите нам.

Мы всегда готовы разработать для вас индивидуальное нестандартное решение по вашим размерам!
