Каплеуловители
Серия каплеуловителей из полипропилена — оборудование для удаления избыточной влажности и капель из вентиляционных систем круглого и прямоугольного сечения.
Каплеуловители изготавливаются в России (Санкт-Петербург), в соответствии с требованиями ТР ТС.
Область применения
Подходит под установку в любую систему вентиляции, например:
- В общеобменную систему вентиляции для удаления лишней влаги из приточного воздуха.
- В местную систему вентиляции для установки после оборудования мокрого типа (скрубберы, абсорберы, гальванические линии и др.).
Эффективность очистки капельной влаги 99,9% при скорости воздушного потока 2,5-3 м/с, обеспечивается конструкцией лабиринтного блока каплеуловителя. Воздух проходит вдоль специально деформированных в двух плоскостях ламелей, где за счет центробежных сил капли остаются на ребристой поверхности ламелей.
Каплеуловители выполнены полностью из полимерных материалов, что гарантирует его стойкость к коррозии, а также позволяет использовать его в системах с агрессивными (кислотными и щелочными) средами.
Узнать подробнее
Устройство и преимущества каплеуловителей
Легкость конструкции и простота монтажа
Гарантированное отсутствие коррозии
Возможность ревизии и замены блока ламелей
Индивидуальный подход
Заказ от 1 шт.
Любое монтажное исполнение
Типоразмерный ряд
Как подобрать каплеуловитель?
Каплеуловитель подбирается по расходу пропускаемого через него воздуха в меньшую сторону. Переходные камеры изготавливаются уже исходя из имеющихся размеров, либо подбираются по допустимой скорости потока воздуха в данном участве воздуховода.
Например, для расхода 1500м3/ч нам нужен каплеуловитель на 1400м3/ч. Под имеющийся воздуховод диаметром 400мм мы делаем переходные камеры с раструбным присоединеним 400мм. Если воздуховодов нет, тогда для наименьших потерь давления выбираем наибольший диаметр. Он при данном типоразмере составляет 400мм. Проконсультируйтесь с нами при возникновении любых вопросов.
Исходя из планируемого размещения каплеуловителя при необходимости мы изготавливаем поворотные или несоосные переходные камеры.

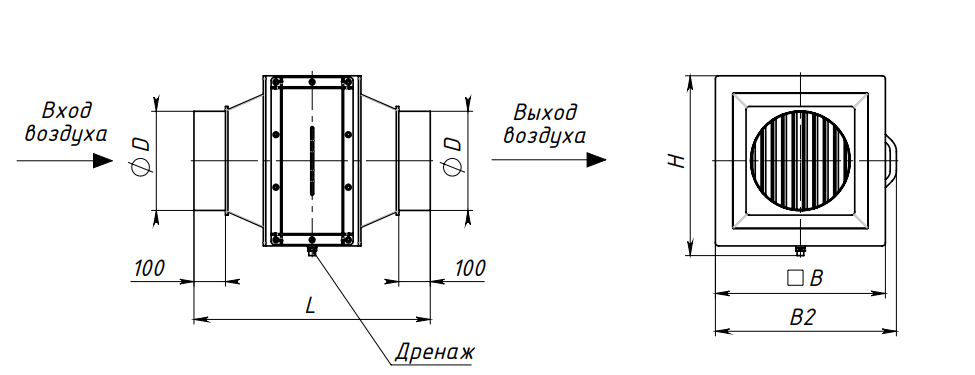

| Типоразмер | Расход воздуха, м3/ч, рекомендуемый | Д, мм | А, мм | Б, мм | В, мм | Масса, кг |
| 900 | 900 | 160 - 400 | 930 - 530 | 440 | 450 | 12 |
| 1400 | 1400 | 200 – 400 | 930 - 530 | 440 | 590 | 14 |
| 2200 | 2200 | 250 - 400 | 930 - 530 | 440 | 830 | 18 |
| 3400 | 3400 | 315 - 630 | 1240 - 530 | 740 | 720 | 25 |
| 5500 | 5500 | 400 - 710 | 1240 - 530 | 740 | 1020 | 29 |
| 6900 | 6900 | 450 – 710 | 1240 - 530 | 740 | 1230 | 33 |
| 10700 | 10700 | 560 - 900 | 1240 - 530 | 1340 | 1020 | 40 |
| 13500 | 13500 | 630 - 1250 | 1240 - 530 | 1340 | 1230 | 45 |
| 17000 | 17000 | 710 – 1250 | 1240 - 530 | 1340 | 1470 | 50 |
| 22000 | 22000 | 800-1250 | 1240 - 530 | 1340 | 1870 | 58 |
| 27500 | 27500 | 900 - 1250 | 1240 - 530 | 1340 | 2270 | 67 |
Для вентиляционных систем прямоугольного сечения применяются переходные камеры под размер заказчика.
Аэродинамическое сопротивление каплеуловителей составляет от 50 до 300 Па в зависимости от расхода воздуха
